ASTER-GAINÉ CONDUCTEURS POUR PONT ASTER-GAINÉ (12/20) 24KV

ASTER-GAINÉ CONDUCTEURS POUR PONT ASTER-GAINÉ (12/20) 24KV

NF C 33-209 / NM 06.3.066 / NF EN 50182 / NM EN 50182

Utilisation

  • Distribution aérienne
  • Ponts de courte longueur entre tronçons de lignes aériennes nues 12/20 KV
  • Alimentation entre lignes aériennes nues 12/20 KV et bornes de transformateurs sur poteaux

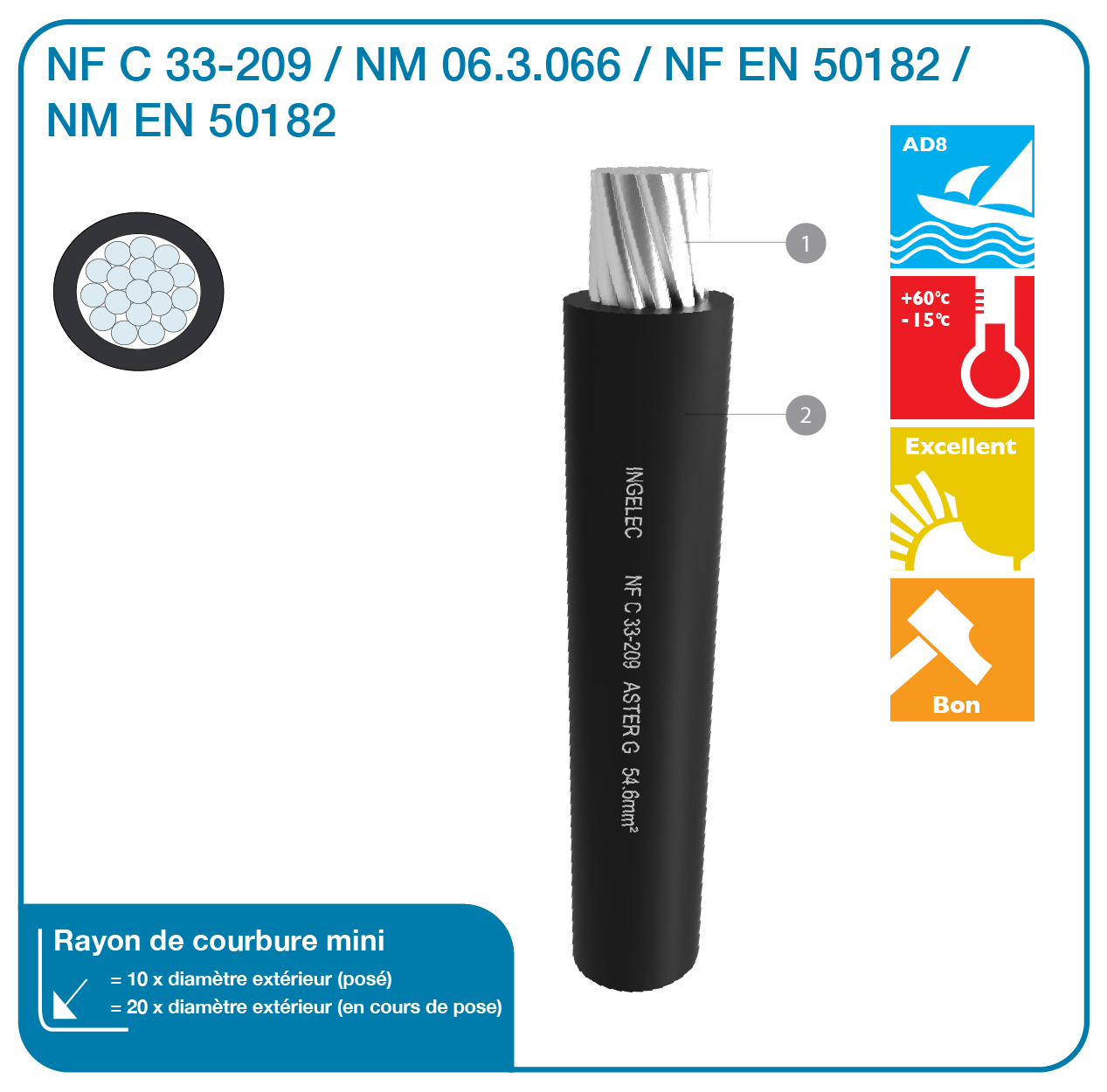

Description

  1. Âme ronde en alliage Aluminium câblée rétreinte de classe 2, NF EN 50182
  2. Enveloppe isolante en polyéthylène réticulé noir suivant la norme  NF C 33-209

Points particuliers

  • Température maximum sur l’âme : 90°C en permanence, 250°C en court– circuit
  • Rayon de courbure minimum : 20 x diamètre extérieur du câble
  • Tension assignée Uo/U ≈ 12/20 KV

Code Imacab Composition section nominale (mm²) Diamètre ame (mm) Diamètre extérieur approx (mm) Masse approx (Kg/Km) Résistance à la rupture mini (daN)
AST 54.6 G+ 54.6 G 9.5 12.7 220 1755
AST 117 G 117 G 14.0 17.5 430 3770
AST 148 G+ 148 G 15.8 19.3 520 4765
