CÂBLE DE RÉSEAU BASSE TENSION SOUTERRAIN DE BRANCHEMENT / H1 XDV-AU

Utilisation

Ces câbles sont destinés à la réalisation des réseaux souterrains basse tension et aéosouterrains 0,6/1 KV de la série H1 XDV-AU à âme massive (≤50mm²)

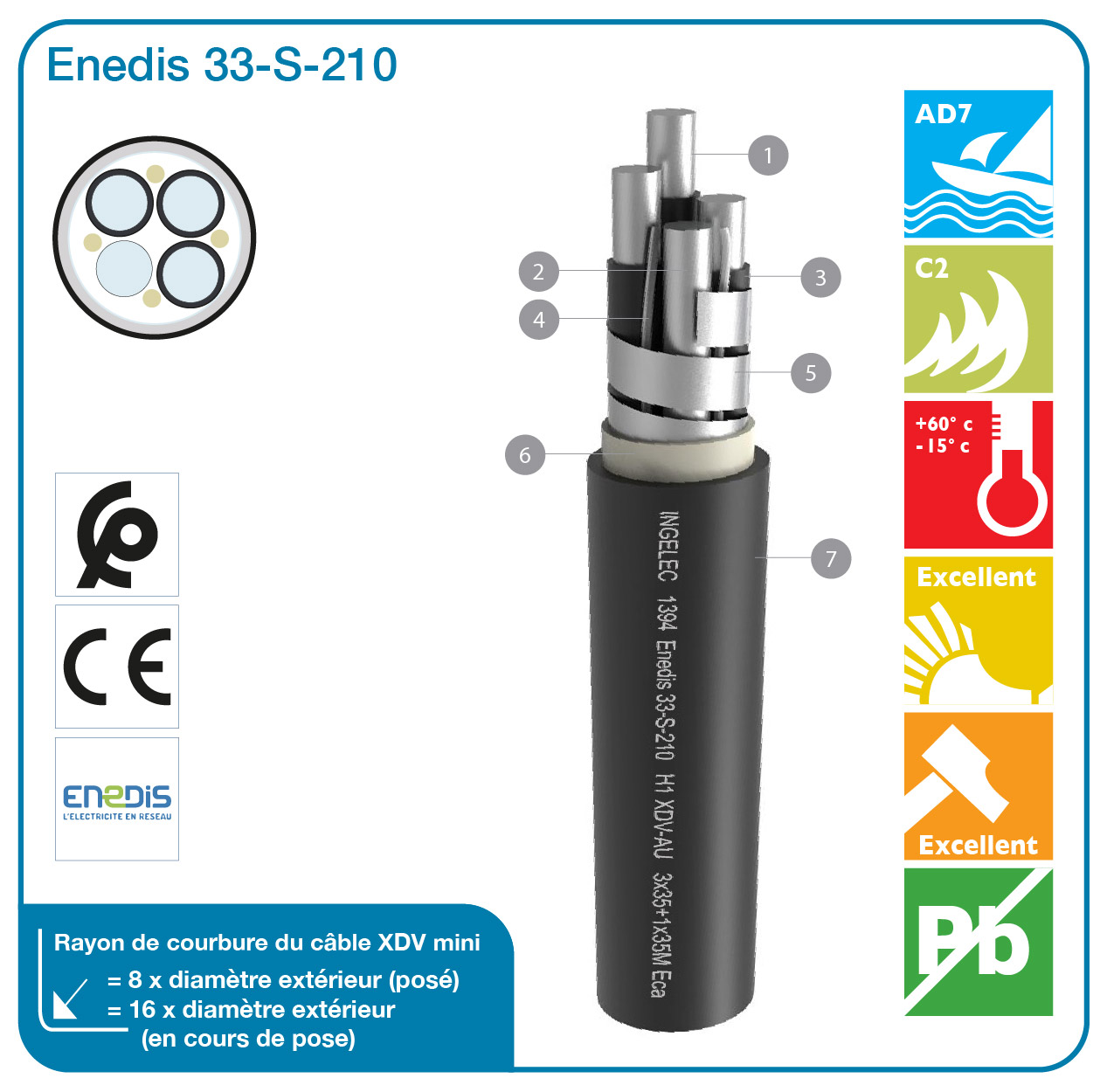

Description

Âme phase massive en aluminium de forme ronde de classe 1 et de section (≤50mm²)
Âme neutre massive en aluminium de forme ronde de classe 1 et de section (≤50mm²)
Isolant en polyéthylène réticulé noir Marquage 1 Un, 2 Deux et 3 Trois pour repérage des phases
Filins gonflants hydro bloquants au centre et aux interstices périphériques
Ecran métallique: ruban en acier galvanisé en contact avec le conducteur neutre Poudre gonflante sur écran métallique pour l’étanchéité.
Bourrage en PVC
Gaine extérieure en PVC noir, résistant aux UV et aux intempéries

Points particuliers

Prévus pour une température maximale de 90°C sur les âmes conductrices en service normal, ils respectent un comportement au feu selon la catégorie C2 au sens de la norme NF C 32-070 / NM 06.3.003, Classement Eca selon NF EN 60332-1 Ces câbles peuvent être enterrés directement sans protection mécanique supplémentaire.
Le neutre doit impérativement être relié à la terre.

Code Imacab	Section (mm²)	Diamètre extérieur approx (mm)	Masse approx (Kg/Km)	Intensité admissible en ampères (1)		Chute de tension V/A/Km cosØ=0.8	Conditionnement standard T : Touret (m)
Code Imacab	Section (mm²)	Diamètre extérieur approx (mm)	Masse approx (Kg/Km)	A l’air libre 30°C	En terre 20°C	Chute de tension V/A/Km cosØ=0.8	Conditionnement standard T : Touret (m)
Monophasé
XDVB35D	1×35+1x35M	23	750	151	173	2.0	T 1000
XDVB50D	1×50+1x50M	24.5	850	183	208	1.2	T 1000
Triphasé
XDVD25D	3×25+1x25M	23	850	98	111	2.15	T 1000
XDVD35D	3×35+1x35M	27.5	1000	138	152	1.59	T 1000
XDVD35D	3×35+1x35M	28.5	1250	172	184	1.2	T 1000
