| Code Imacab | Section nominale (mm²) | Diamètre maxi extérieur (mm) | Rayon courbure (mm) | Masse approxi (Kg/Km) | Self induction (mH/Km) | Chute de tension cosj=0.8(VA/Km) | Conditionnement T : Touret (m) | |
|---|---|---|---|---|---|---|---|---|
| Air libre (30°C) | En terré (20°C) | |||||||
| Aluminium tripolaire Tension 12 / 20 (24 KV) | ||||||||
| M6AC50R12 | 3x1x50 | 67 | 500 | 2600 | 178 | 187 | 1.27 | T 500 |
| M6AC95R12 | 3x1x95 | 73 | 550 | 3300 | 273 | 275 | 0.69 | T 500 |
| M6AC150R12 | 3x1x150 | 76 | 660 | 3900 | 358 | 350 | 0.49 | T 500 |
| M6AC240R12 | 3x1x240 | 84 | 700 | 5050 | 490 | 461 | 0.33 | T 500 |
| Aluminium tripolaire Tension 18 / 30 (36 KV) | ||||||||
| M6AC95R18 | 3x1x150 | 89 | 720 | 4400 | 350 | 350 | 0.29 | T 250 |
| M6AC150R18 | 3x1x240 | 99 | 750 | 5600 | 490 | 461 | 0.19 | T 250 |

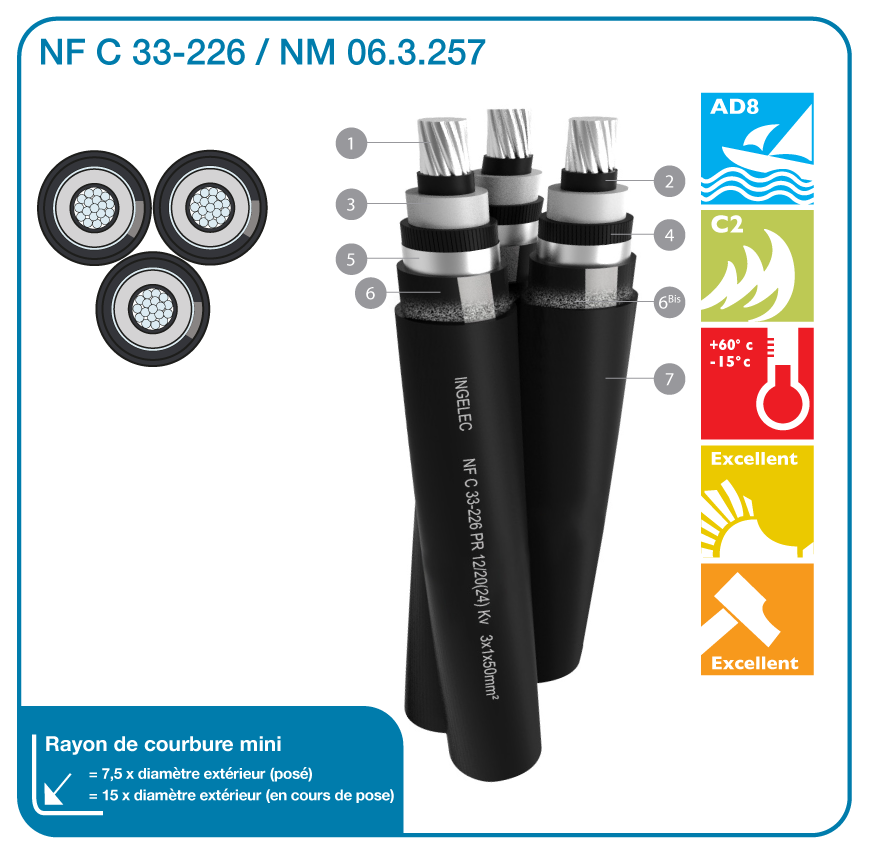

CÂBLE S26 TOUT TERRAIN TRIPOLAIRE
CÂBLE S26 TOUT TERRAIN TRIPOLAIRE
NF C 33-226 / NM 06.3.257
Utilisation
- Réalisation de liaisons MT urbaines et rurales
- Réseaux MT dans l’industrie privée
- Posé directement sans protection mécanique supplémentaire et sans apport de sable et sans contrôle de remblai (Câble HTA tout terrain)
Description
- Âme rigide câblée en Alu ou en Cu de classe 2
- Écran semi conducteur extrudé
- Isolant PR (XLPE)
- Écran semi-conducteur cannelé et pelable+poudre gonflant
- Ruban Alu adhérent / PE Gaine en PE
- Gaine en PE
- Ruban séparateur étanche
- Gaine supérieure lisse
Points particuliers
- Tension nominale Uo/U : entre 12/20 (24) KV et 18/30 (36) KV
- Tension d’essai ≈ 3,5 Uo (KV)
- Rayon de courbure est identique à celui du câble standard
- Amortissement des contraintes mécaniques à la nature et à la forme de la gaine supérieure
- Résistance aux chocs, à l’abrasion et au poinçonnement
- Perte maxi de 1% d’intensité admissible par rapport au câble sans gaine supérieure
-
