CÂBLE SÉCURITÉ INCENDIE CR1 – C1 FireSecure

CÂBLE SÉCURITÉ INCENDIE CR1 - C1 FireSecure

NM 06.3.197 / NF C 32-310 / CEI 60331-21
Utilisation
  • Câble pour installation intérieure et pour utilisation dans les sites industriels ou établissements d’utilité publique : théâtres hôpitaux, universités…
  • Utilisé également dans la verticale des colonnes et des bâtiments. Il peut être posé avec protection mécanique construite à partir de dalles, tuiles ou de briques. Il assure la continuité de service

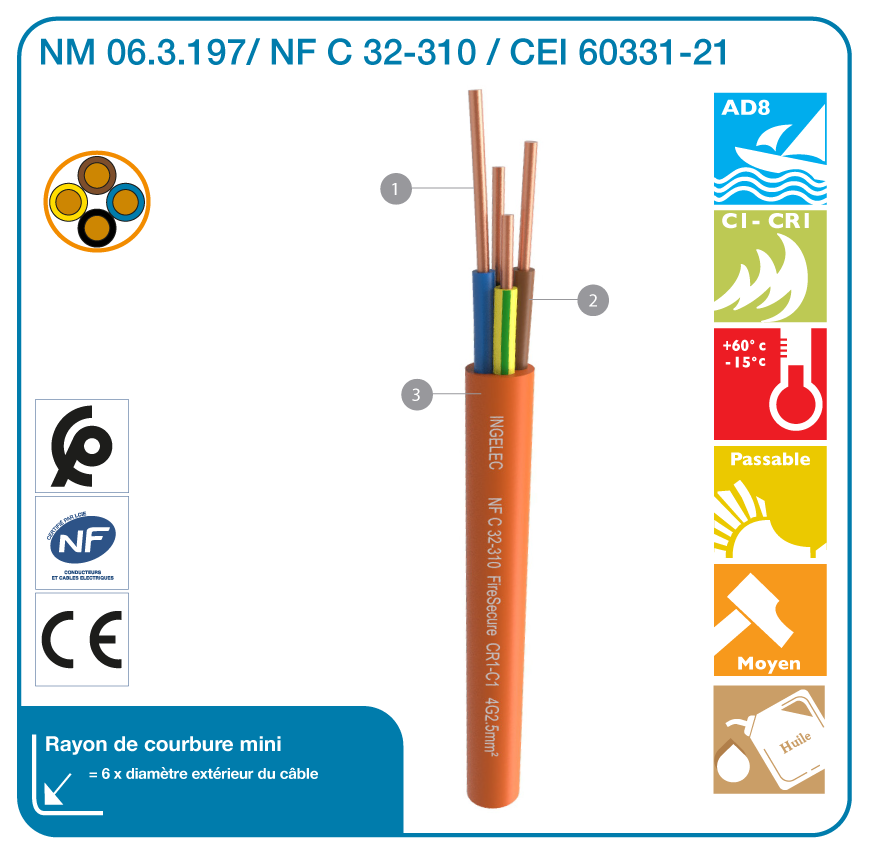

Description

  1. Âme rigide en cuivre classe 1 ou 2
  2. Isolation en caoutchouc de silicone résistant à l’incendie. EN 50363 type EI2.
  3. Gaine en compound thermoplastique de type LSOH (Low smoke zero halogen)
    • Marquage: INGELEC 1394 NF C 32-310 CR1/C1 CEI 60331-21 FireSecure nombre phases Section (mm²) U0 / U KV N°  lot métrage

Points particuliers

  • Pour Tension Uo/U : 0,3/0,5 Kv et 0,1/0,17 Kv
  • Résistance à l’incendie selon CEI 60331-21 à Uo/U : 0,6/1 Kv

Code Imacab Nombre de conducteurs par section nominale (mm²) Classe du conducteur (mm) Intensité admissible en amprères 30°C Résistance max du conducteur à 20°C (Ω/Km) Masse approximative de câble (Kg/Km)
             1 Conducteur cuivre rond                                                    Unipolaire
CRC1.5 1 x 1.5 Class 1 18 12.1 30
CRC2.5 1 x 2.5 Class 1 24 7.41 45
CRC4 1 x 4 Class 1 32 4.61 60
CRC6 1 x 6 Class 1 ou 2 41 3.08 90
CRC10 1 x 10 Class 2 57 1.83 130
CRC16 1 x 16 Class 2 76 1.15 190
CRC25 1 x 25 Class 2 96 0.727 295
CRC35 1 x 35 Class 2 119 0.524 390
CRC50 1 x 50 Class 2 144 0.387 500
CRC70 1 x 70 Class 2 184 0.268 700
CRC95 1 x 95 Class 2 223 0.193 950
CRC120 1 x 120 Class 2 252 0.153 1200
CRC150 1 x 150 Class 2 299 0.124 1450
CRC185 1 x 185 Class 2 341 0.0991 1800
CRC240 1 x 240 Class 2 403 0.0754 2360
CRC300 1 x 300 Class 2  460 0.0601 3000
2 conducteurs cuivre rond                                                                Monopolaire
CRCB1.5+ 2 x 1.5  Class 1 26  12.1 80
CRCB2.5+ 2 x 2.5  Class 1 36 7.41 110
CRCB4+ 2 x 4  Class 1 49 4.61 150
CRCB6+ 2 x 6  Class 1 ou 2 63 3.08 210
CRCB10+ 2 x 10  Class 2 86 1.83 310
CRCB16+ 2 x 16  Class 2 115 1.15 460
CRCB25+ 2 x 25  Class 2 149 0.727 710
3 conducteurs cuivre rond                                                                Tripolaire
CRCC1.5+ 3G1.5  Class 1 23  12.1 100
CRCC2.5+ 3G2.5  Class 1 31 7.41 140
CRCC4+ 3G4  Class 1 42 4.61 200
CRCC6+ 3 x 6  Class 1 ou 2 54 3.08 280
CRCC10+ 3 x 10  Class 2 75 1.83 420
CRCC16+ 3 x 16  Class 2 100 1.15 610
CRCC25+ 3 x 25  Class 2 127 0.727 905
4 conducteurs cuivre rond                                                            Tripolaire
CRCC1.5 4G1.5 Class 1 23 12.1 130
CRCC2.5 4G2.5 Class 1 21 7.41 180
CRCC4 4G4 Class 1 42 4.61 250
CRCC6 4 x 6 Class 1 ou 2 54 3.08 360
CRCC10 4 x 10 Class 2 75 1.83 530
CRCC16 4 x 16 Class 2 100 1.15 790
CRCC25 4 x 25 Class 2 127 0.727 1230
5 conducteurs cuivre rond                                                            Tripolaire
CRCE1.5 5G1.5 Class 1 23 12.1 160
CRCE2.5 5G2.5 Class 1 31 7.41 220
CRCE4 5G4 Class 1 42 4.61 310
CRCE6 5×6 Class 1 ou 2 54 3.08 440
CRCE10 5×10 Class 2 75 1.83 590
CRCE16 5×16 Class 2 100 1.15 900
CRCE25 5×25 Class 2 127 0.727 1400
 Multi conducteurs cuivre rond                                                           Multipolaire
CRCF1.5 6 x 1.5 Class 1 19 12.1 185
CRCF2.5 6 x 2.5 Class 1 26 7.41 265
 Multi conducteurs cuivre rond                                                           Multipolaire
SCRCAG7 7G 1.5 Classe 1 16 12.1 350
SCRCBG7 7G 2.5 Classe 1 21 7.41 520
SCRCCG7 7G 4 Classe 1 36 4.61 210
SCRCDG7 7G 6 Classe 1 ou 2 44 3.08 290
