U-1000 ARVAV CÂBLE RIGIDE ARMÉ ALUMINIUM

U-1000 ARVAV CÂBLE RIGIDE ARMÉ ALUMINIUM

CEI 60502-1

Utilisation

  • Installations industrielles
  • Pose en chemin de câbles, en caniveaux ou enterrés sans protection mécanique

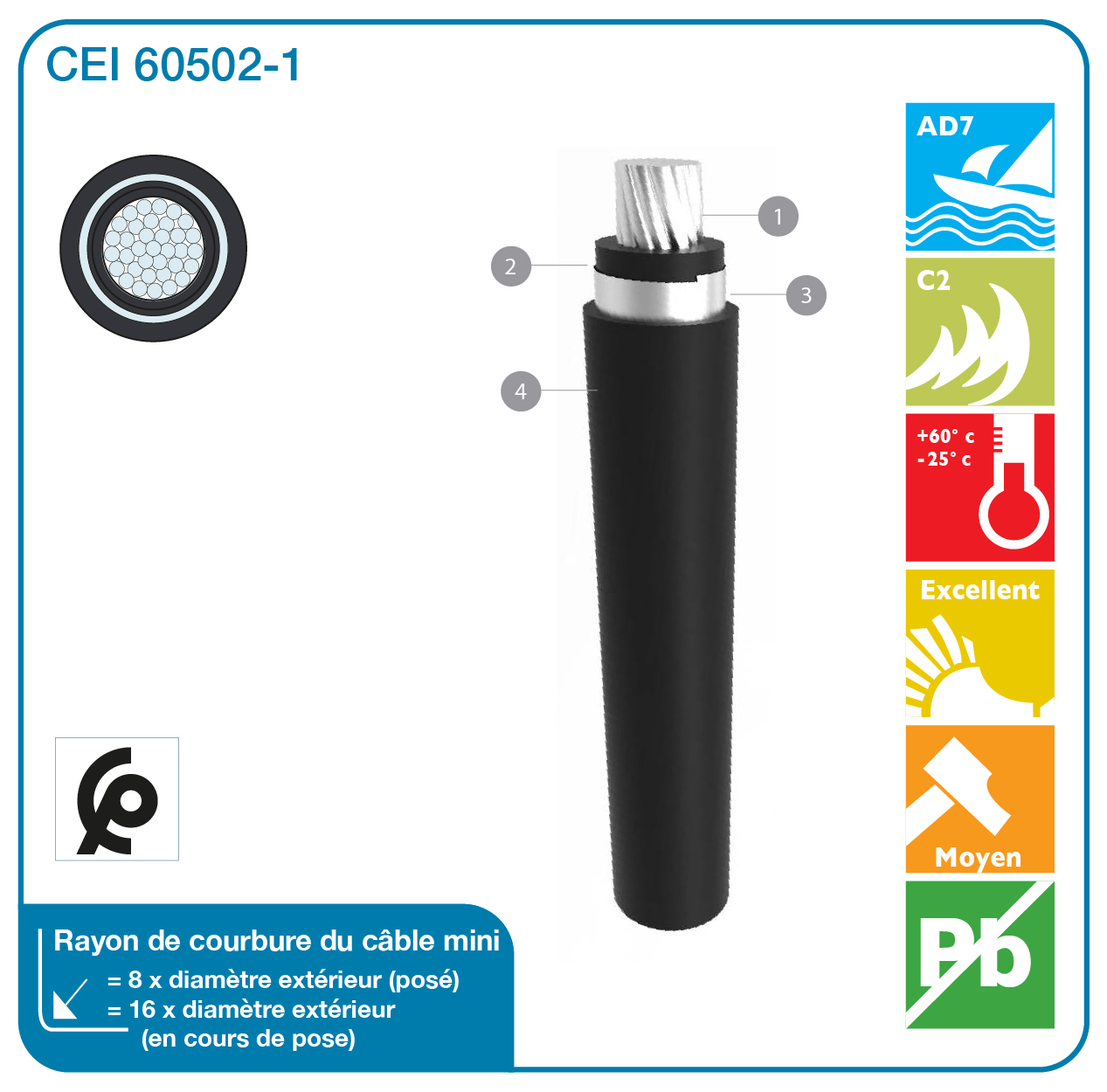

Description

  1. Âme ronde en Aluminium classe 2 câblée rond
  2. Isolation PR / XLPE
  3. Armure d’aluminium
  4. Gaine extérieure en PVC noir résistant aux UV et aux intempéries

Points particuliers

  • Tension nominale Uo/U ≈ 0,6 / 1 Kv
  • Tension d’essai ≈ 3500 V
  • Résistance à l’eau type AD7 / type AD8 sur demande

Code Imacab Section (mm²) Diamètre extérieur approx (mm) Masse approx (Kg/Km) Intensité admissible en ampères (1) Chute de tension V/A/Km cosØ=0.8 Conditionnement standard T : Touret (m)
A l’air libre 30°C En terre 20°C
1 conducteur aluminium rond câblés                                 Monophasé
ARVF95 1 x 95 20.5 580 217 210 0.60 T 1000
ARVF120 1 x 120 22.5 700 262 245 0.50 T 1000
ARVF150 1 x 150 24.5 830 292 280 0.40 T 1000
ARVF185 1 x 185 26.5 1000 335 320 0.35 T 1000
ARVF240 1 x 240 29.5 1220 396 380 0.30 T 1000
ARVF300 1 x 300 32.5 1470 460 425 0.25 T 1000
ARVF400 1 x 400 36 1850 600 462 0.20 T 1000
